Výměna řezného nástroje u vyžínače/křovinořezu STIHL

• Vyžínače s žací hlavou
• Vyžínače s kovovým nástrojem
• Shrnutí

Druhá část návodu: Výměna žací struny a plastových nožů u vyžínače - křovinořezu STIHL

Pro úspěšnou práci s vyžínači a křovinořezy STIHL je třeba pravidelně měnit řezný nástroj. Vysvětlíme vám, jak na to.

VÝMĚNA ŘEZNÉHO NÁSTROJE U VYŽÍNAČŮ S ŽACÍ HLAVOU

1. Příprava

Vypněte zařízení. U benzínového zařízení vytáhněte konektor zapalovací svíčky. Pokud máte akumulátorový vyžínač, vyjměte akumulátor z prostoru pro akumulátor případně vytáhněte připojovací kabel ze zásuvky.

Zkontrolujte, zda je namontován správný ochranný kryt schválený pro daný řezný nástroj. Držte vyžínač tak, aby držák řezného nástroje směřoval nahoru.

2.  Zablokování hřídele

Zasuňte zásuvný trn nebo úhlový šroubovák do otvoru v převodovce. Nyní otáčejte hřídelí tak dlouho, dokud zásuvný trn nezapadne a nezablokuje hřídel.

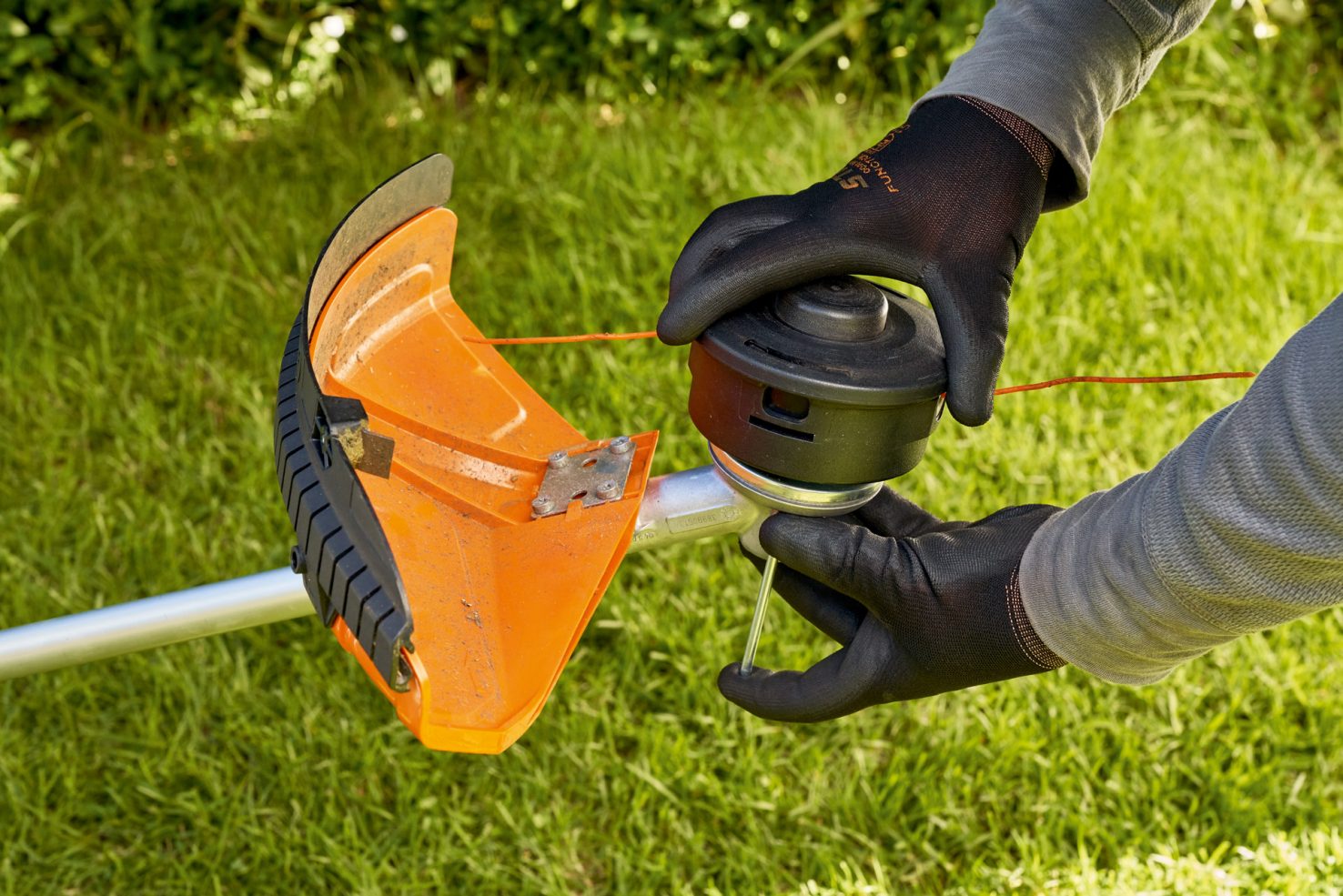

3. Demontáž žací hlavy

Otáčejte žací hlavou ve směru hodinových ručiček, dokud se neuvolní. Nyní ji můžete vyměnit za novou.

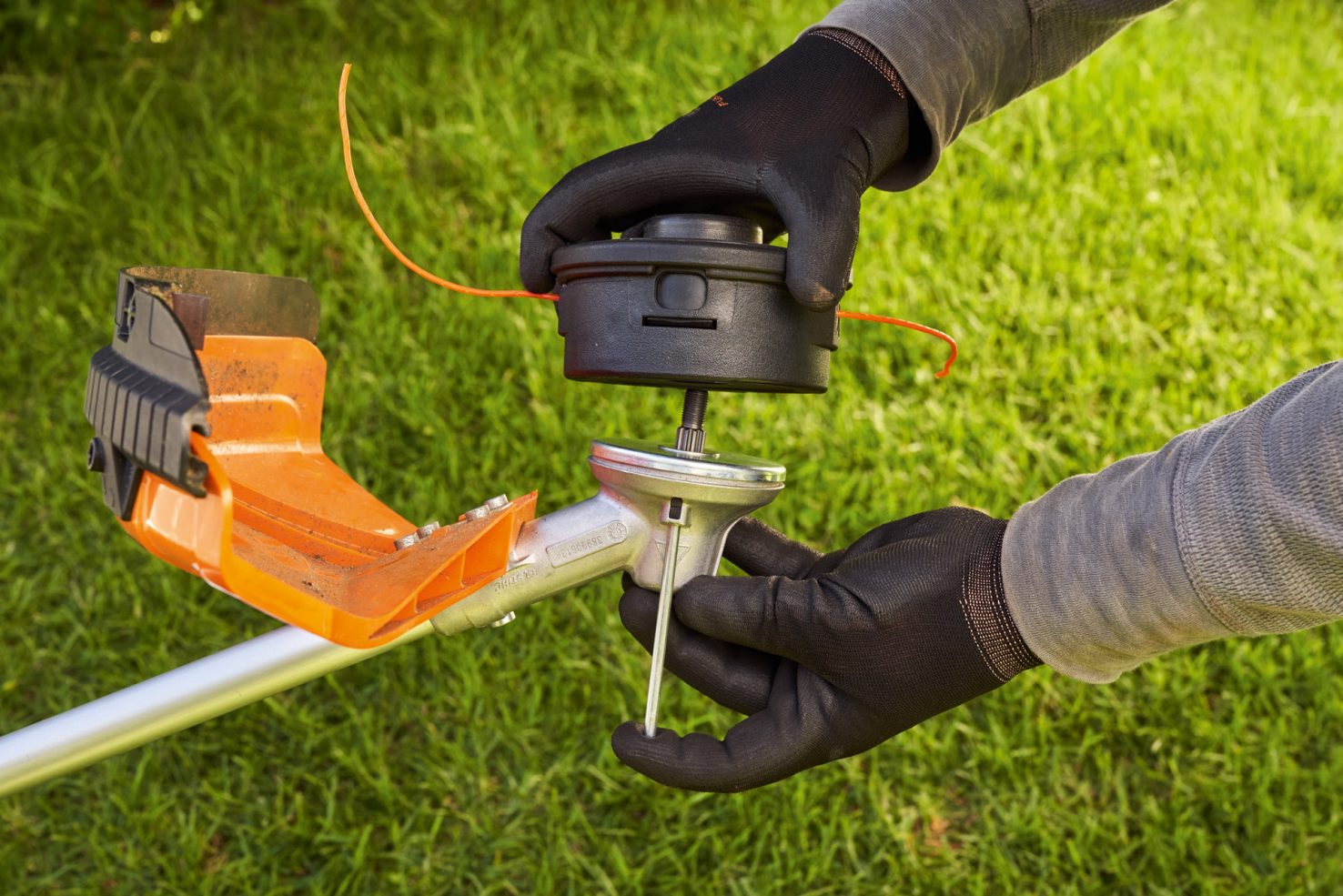

4. Montáž hlavy

Otáčejte žací hlavou proti směru hodinových ručiček tak dlouho, dokud nedosedne na hřídel.

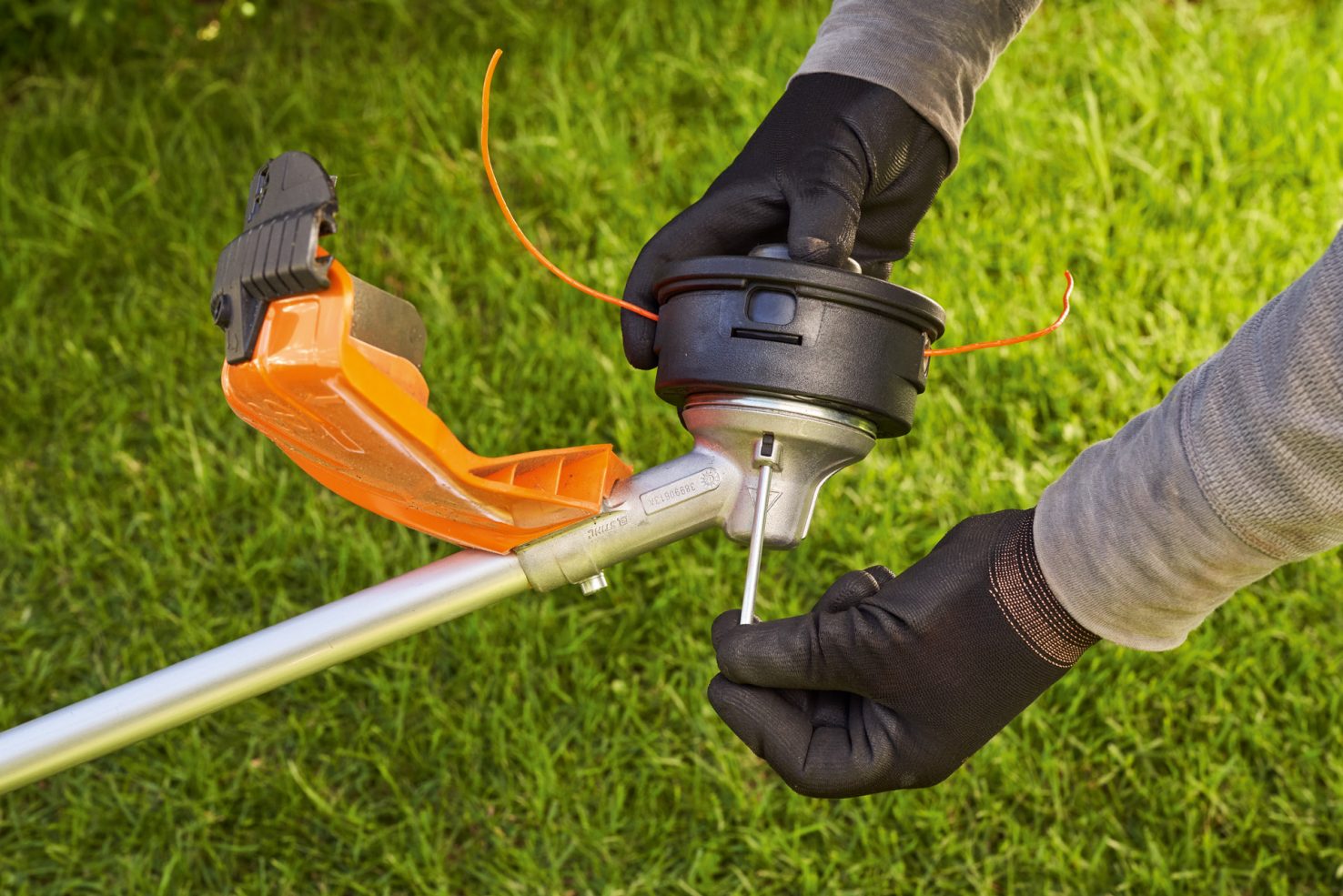

5. Utažení žací hlavy, vysunutí nástroje

Při zablokované hřídeli utáhněte žací hlavu. Pak nástroj k zablokování hřídele opět vyjměte.

VÝMĚNA ŘEZNÉHO NÁSTROJE U VYŽÍNAČŮ S KOVOVÝM ŘEZNÝM NÁSTROJEM

1. Příprava

Vypněte zařízení. U benzínového zařízení vytáhněte konektor zapalovací svíčky. Pokud máte akumulátorový vyžínač, vyjměte akumulátor z prostoru pro akumulátor případně vytáhněte připojovací kabel ze zásuvky.

Zkontrolujte, zda je nasazen správný ochranný kryt schválený pro daný řezný nástroj. Držte vyžínač tak, aby držák řezného nástroje směřoval nahoru.

2. Zablokování hřídele

Zasuňte zásuvný trn nebo úhlový šroubovák do otvoru v převodovce. Nyní otáčejte hřídelí tak dlouho, dokud zásuvný trn nezapadne a nezablokuje hřídel.

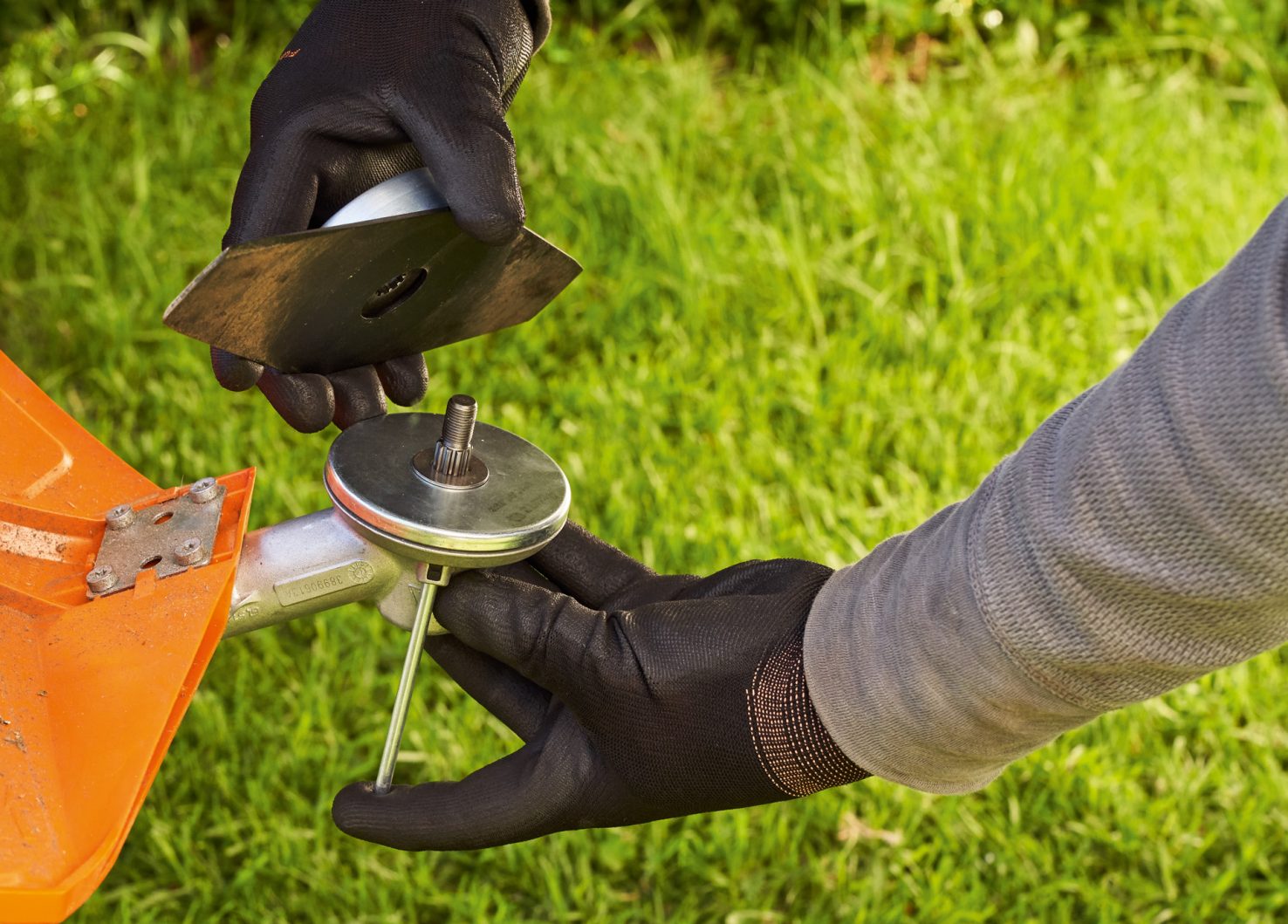

3. Demontáž kovového řezného nástroje

Povolujte matici po směru otáčení hodinových ručiček. Pak řezný nástroj a jeho montážní díly sundejte z převodovky, ale nedemontujte přitom tlačný kotouč. Nyní můžete demontovaný kovový řezný nástroj vyměnit za nový.

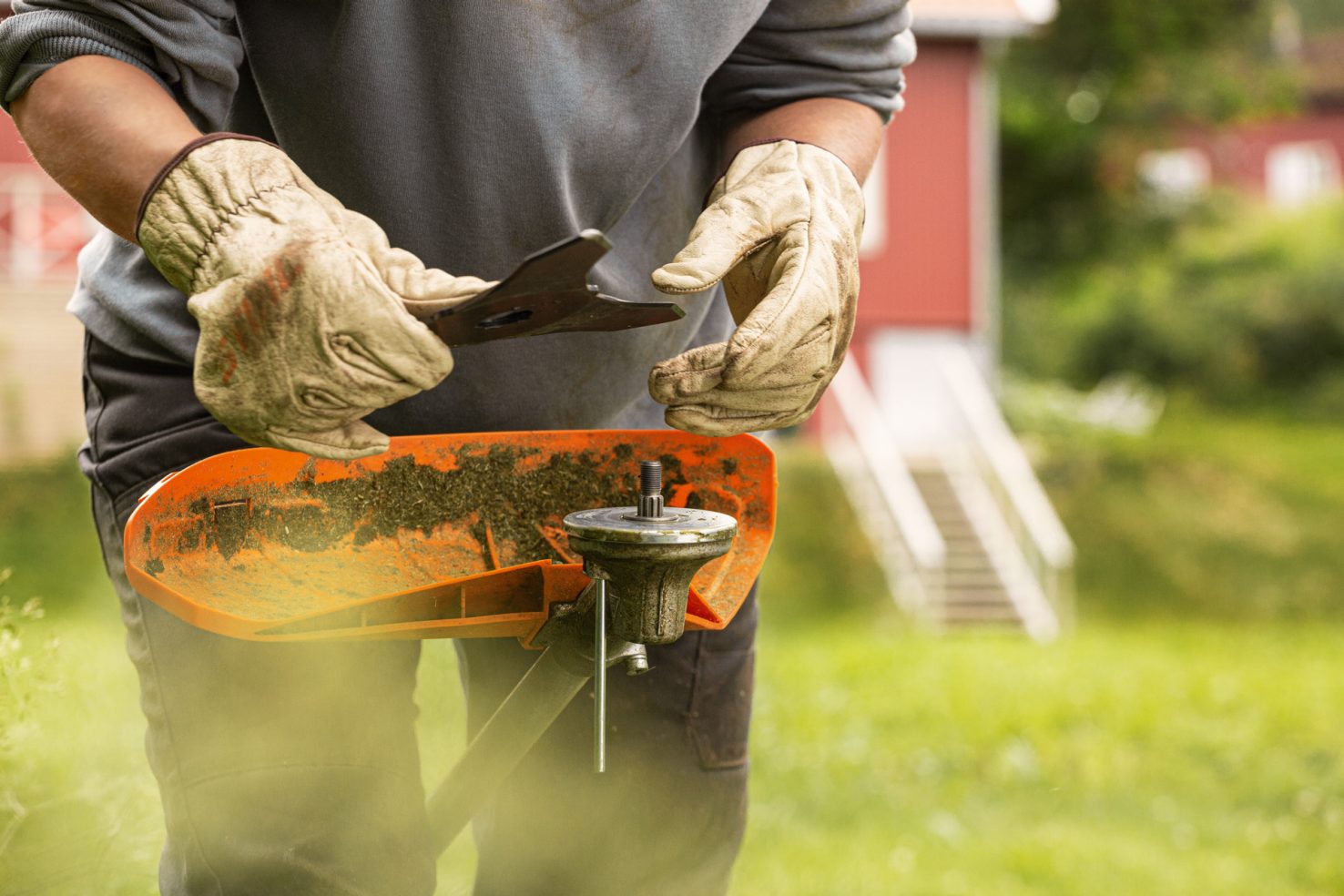

4. Nasazení kovového řezného nástroje

Umístěte řezný nástroj na tlačný kotouč. Nákružek na tlačném kotouči musí přitom zasahovat do otvoru řezného nástroje.

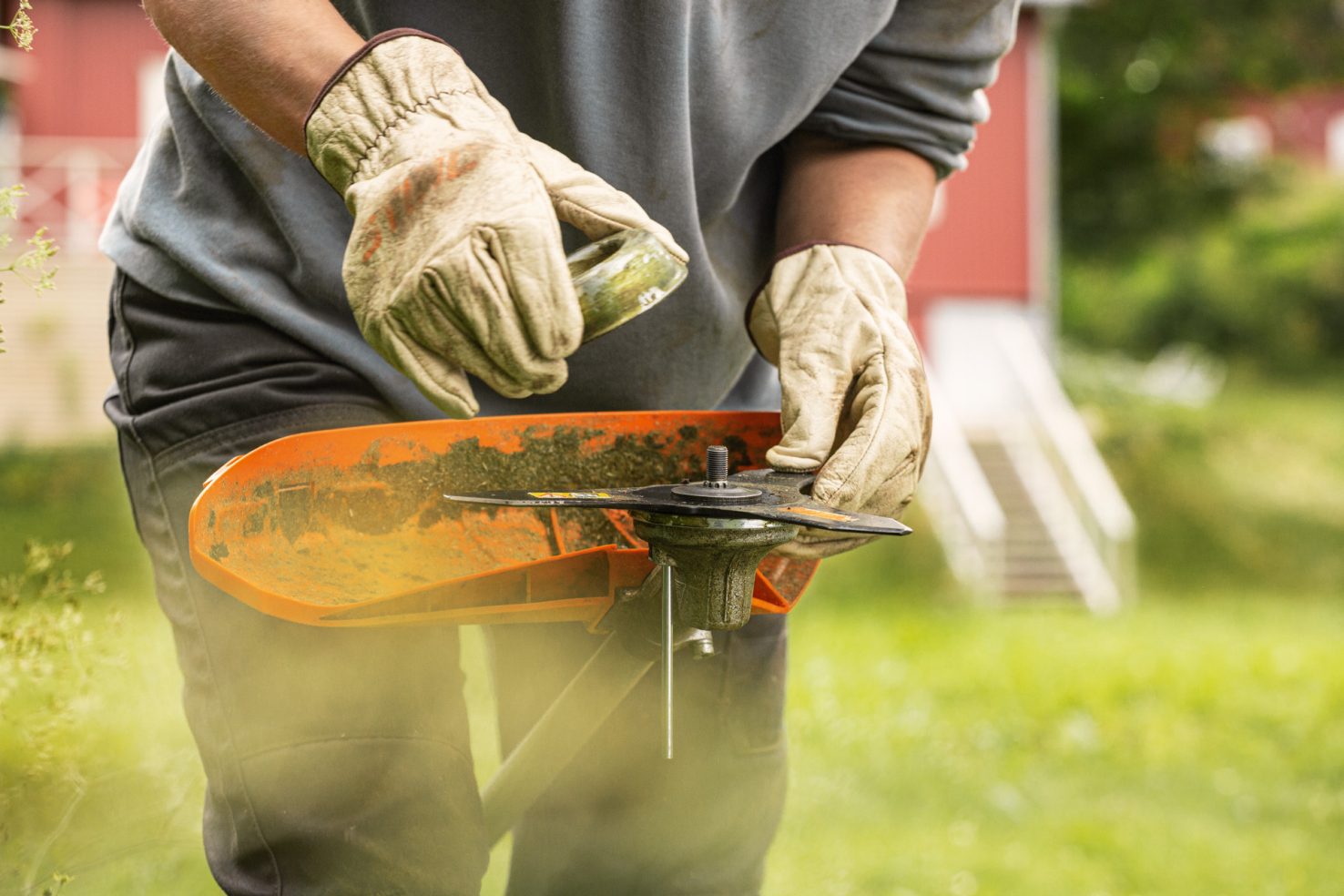

5. Nasazení tlačného a otočného unášecího kotouče

Na hřídel nasaďte tlačný a otočný unášecí kotouč.

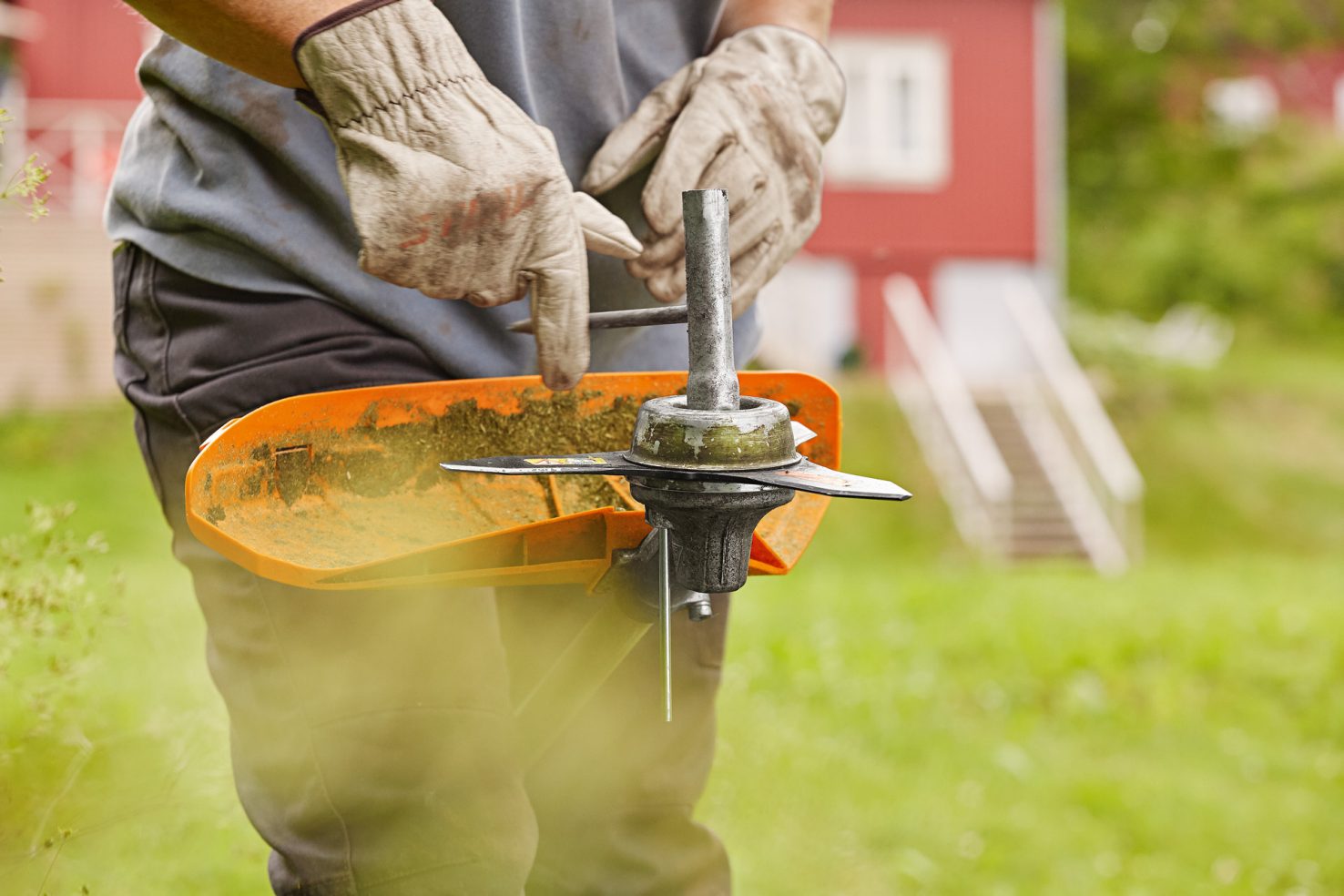

6. Utažení matice, vysunutí nástroje

Matici utáhněte kombinovaným klíčem proti směru hodinových ručiček. Matici, která se utahuje lehce, vyměňte.

Pak nástroj pro zablokování hřídele opět vyjměte.

Poznámka

Různé řezné nástroje, různé postupy: Vyberte, který řezný nástroj chcete namontovat. Ujistěte se, že je nasazen správný ochranný kryt schválený pro daný řezný nástroj. Informace o správném krytu a správné montáži najdete v Návodu k použití.

Shrnutí: Výměna řezného nástroje na vyžínači

• Během této činnosti používejte vhodné osobní ochranné prostředky a dodržujte pokyny uvedené v návodu k použití
• Držák řezného nástroje musí směřovat vzhůru a musí být namontován schválený kryt řezného nástroje.
• Zablokujte hřídel zásuvným trnem nebo šroubovákem.
• V případě kovového řezného nástroje: Na tlačný kotouč položte řezný nástroj, na hřídel nasaďte tlačný a otočný unášecí kotouč a utáhněte matici.
• V případě žací hlavy: Nasaďte žací hlavu a při zablokované hřídeli ji utáhněte.
• Vysuňte nástroj a zablokovanou hřídel opět uvolněte.

Poznámka:Článek je kopie originálního článek se souhlasem STIHL
